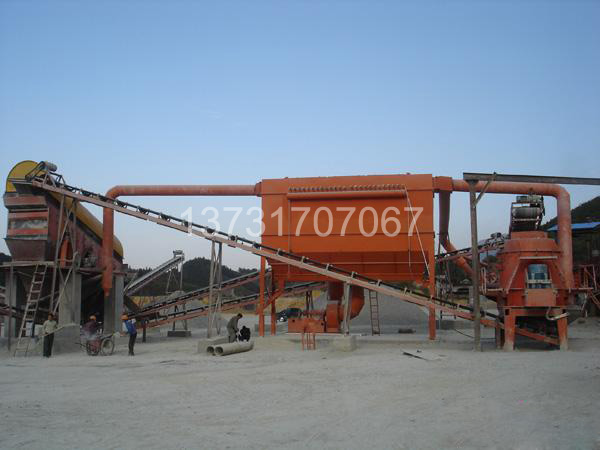

我公司為河南焦作博愛縣吳經理金剛砂生產線安裝的沖擊式破碎機除塵器于2015年11月20日投入使用，除塵器經過初步調試已正常運轉，金剛砂生產線現場環境可達到設計要求，除塵器出口幾乎看不到粉塵排放，能全面改善采石場的環境，解決了以往采石場粉塵四溢的現象，除塵器出口排放濃度≤30mg/m3，能有效改善操作環境，保障操作工人的身心健康。
一、金剛砂生產線除塵系統方案的設計
1.金剛砂生產線的主要揚塵點在于破碎機進料口、振動篩、落料點，因此控制這些部位就可以降低揚塵。在這些部位用需要鋼板密閉，采用破碎機除塵器除塵。
2.由于現場各揚塵設備之間的距離在合適的范圍內。這樣，只要上一臺除塵器就可以解決全部產塵設備以及幾條皮帶輸送機的粉塵污染問題。
3.除塵系統通過一臺離心風機，使各揚塵點廢氣經吸塵罩、風管、除塵器過濾后達標外排。
二、揚塵點風量的確定
1.PE400×450顎式破碎機根據經驗數據，同時參考有關技術規范，400×450顎式破碎機卸料端的抽風量為3000m3/h。
2.YK1025振動篩對振動篩的上部必須設密閉罩，排風量可按每lm 篩子的面積l6m3/min計算，據此計算出YK1025振動篩抽風量約為：2500m3/h。
3.PF1315反擊式破碎機的主要揚塵點為溜槽的卸料端口，此處抽風量約為5000m3/h。由于破碎機喂料采用帶寬800mm的皮帶輸送機，喂料口的皮帶輸送機落料處也有揚塵，此處揚塵大小與落差有關。一般為0.5m左右，皮帶輸送機帶寬800mm，經計算所需處理風量約為2000m3/h。抽風部位在喂料端局部密閉罩。據此，PF1315反擊式破碎機的總排風量為8000m/h。
三、除塵系統風機的確定
根據現場各揚塵點距離、除塵系統的除塵風量和系統的壓力損失選擇風機，主要選型參數是流量和壓力。金剛砂生產線除塵系統所選風機參數：流量為16000m/h；全壓為2350Pa；配套電機為Y160M22，22kw。
四、砂石生產線布袋除塵器選用注意事項
砂石生產線沖擊式破碎機中一般采用袋式除塵器，而因其過濾面積選型過小，實際抽風量不足，破碎機下料口的除塵罩與破碎機腔內難以形成微負壓，造成崗位環境粉塵較大?；虍?dāng)破碎物料濕度較大時(雨后或物料淋水后)，進入除塵器的粉塵顆粒較破碎干物料時粗，袋式除塵器易糊袋，下料器易堵塞，致使袋式除塵器通風阻力大幅增加，通風能力下降，揚塵嚴重。因此，破碎機設備應采取技術措施進行機器的除塵。
從砂石生產線除塵工藝布置看，粉塵進入除塵器的管道，其入口管處的彎頭使系統阻力增大，彎頭部位易被粉塵磨損堵塞，但采用螺旋輸送機和分格輪輸送袋式除塵器捕集下來的粉塵，會使電耗增加，機械維護工作量加大；經常需要拆卸分格輪下料器，久而久之，下料器法蘭盤漏風，加劇灰斗漏風。另一方面，皮帶機上的物料在下落過程中，空氣與物料一起進入密閉的除塵罩內，含塵氣體通過罩壁上的縫隙和孔口向罩外擴散，污染環境。
