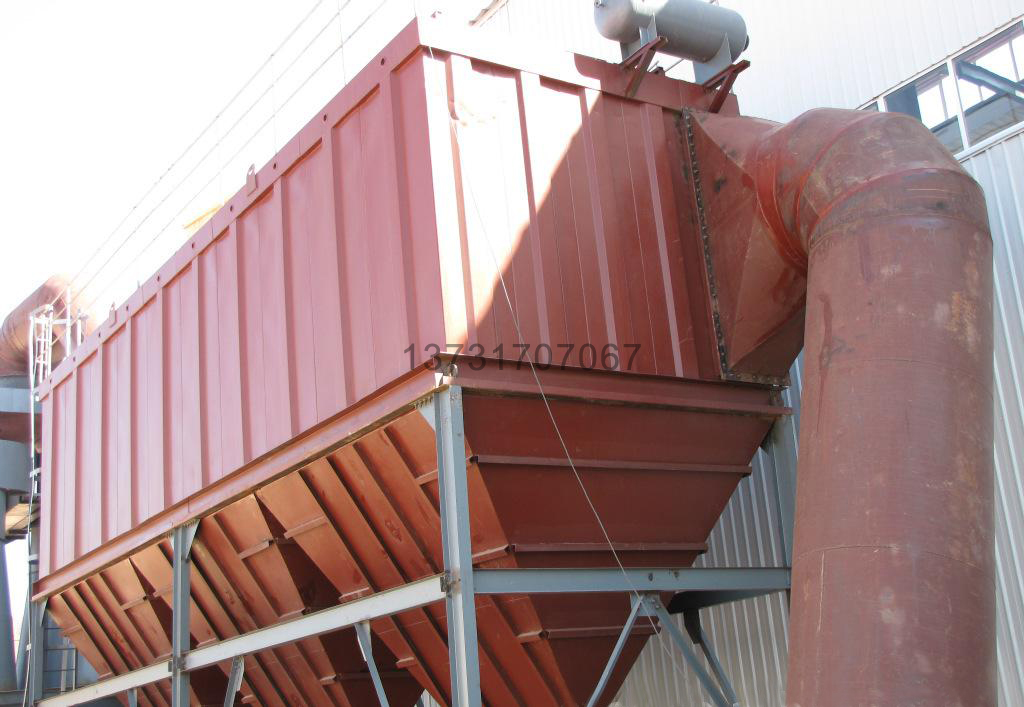

PPC氣箱脈沖除塵器

一、概述氣箱式脈沖布袋除塵器是從美國富樂公司引進的具有先進水平的O 布袋除塵器。它綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點，克服了分室反吹清灰強度不夠，噴吹脈沖清灰和過濾同時進行的缺點，因而擴大了布袋除塵器的應用范圍，由于這種類型的

服務電話：13091153069（同微信）

產品詳情

一、概述

　　氣箱式脈沖布袋除塵器是從美國富樂公司引進的具有先進水平的O布袋除塵器。它綜合分室反吹和噴吹脈沖清灰各類袋收塵器的優點，克服了分室反吹清灰強度不夠，噴吹脈沖清灰和過濾同時進行的缺點，因而擴大了布袋除塵器的應用范圍，由于這種類型的收塵器的結構有其特點，所以提高了除塵效率，延長了濾袋的使用壽命。

　　氣箱脈沖布袋除塵器為戶外式由不同室數和每室的不同袋數，組成多種不同規格。每室的袋數有32、64、96、128袋四種，全系列共有33種規格，濾袋直徑均為130mm，濾袋長度有2500mm。本系列除塵器負壓操作，其本體結構無任何改變，其收塵效率可達99.9%以上，凈化后氣體的粉塵濃度小于 100mg/Nm3(標)，本系列除塵器的主要技術性能分別見附表。本系列除塵器如用于寒冷地區，當室外采暖計算溫度<-25度時，需要增充加熱裝置，除塵器的殼體也要增設保溫層。

二、設備結構

2.1、箱體

　　箱體主要是固定袋、濾袋及氣路元節之用，并制成全密閉形式，清灰時，壓縮空氣進入箱體，在沖入各內部。頂部設有人孔檢修門，安裝和更換袋籠、濾袋全部在這里進行，十分方便。

　　根據規格的不同氣箱脈沖離線清灰箱體內又可分成若干個袋室，相互之間均用鋼板隔開，互不透氣，以實現離(off-line)線清灰。每個室內均設有一個提升閥，以切換過濾氣流。

2.2、袋室

　　氣箱脈沖袋式除塵器袋室在箱體的上部，主要用來容納除塵骨架和濾袋，且形成一個過濾空間，煙氣的凈化主要在這里進行，同箱體一樣，根據規格的不同也分成若干個室，并用隔板隔開，以防在清灰時各室之間的互相干擾，同時形成一定的沉降空間。

2.3、灰斗

　　灰斗布置在袋室的下部，它除了存放收集下來的粉塵以外，還作為進氣總管使用，當含塵氣體進入袋室前進入灰斗內容積較大，使得氣流速度降低，加之氣流方向的改變，較粗的塵粒在這里就得到與除塵，灰斗下部布置有螺旋輸送機或空氣斜槽等輸送設備，出口還設有回轉卸料或翻板閥等鎖風設備，可連續進行排灰。

三、除塵原理

　　當含塵氣體由進入灰斗后，一部分較粗塵粒在這里由于慣性碰撞、自然沉降等原因落入灰斗，大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被阻留在濾袋外側，凈化后的氣體則由濾袋內部進入箱體，再由閥板孔、出風口排入大氣中，達到除塵的目的。隨著過濾過程的不斷進行，濾袋外側的積塵逐漸增高，除塵器的運行阻力也逐漸增高，當阻力增到預先設定值(1200-1500pa)時，清灰控制器發生信號，首先提升閥板孔關閉，以切斷過濾氣流，停止過濾，然后電磁脈沖閥打開，以極短的時間(0.1秒左右)向箱體內噴入壓力為0.5-0.7mpa的壓縮空氣，壓縮空氣在箱體內迅速膨脹，涌入濾袋內部，使除塵濾袋產生變形、抖動，加上逆氣流的作用，濾袋外部的粉塵便被清除下來掉入灰斗，清灰完畢后，提升閥再次打開，除塵器又進入過濾工作狀態。

　　上述的工作原理所表示的僅是一個室的情況，實際上氣箱脈沖袋式除塵器是由多個組成的，清灰時，各室分別按順序進行，這就是分室離線清灰，其優點是清灰的室和正在過濾互不干擾，實現了長期連續作業。

　　一個室從清灰開始到結束，稱為一個清灰過程，清灰過程一般3-10秒，從個室的清灰結束，到第二室的清灰開始，稱為清灰間隔，清灰間隔的時間長短取決于煙氣參數、選型的大小等，短則幾十秒鐘，長則幾分鐘甚至更長時間，清灰間隔又可分集中清灰間隔和均勻清灰間隔二種，所謂集中清灰間隔是指從個室清灰開始到超后一個室清灰結束以后，所有室進入過濾狀態，直至下一次清灰開始;而均勻清灰間隔則在超后一個室清灰結束以后，仍以間隔相同的時間啟動室的清灰。因此均勻清灰間隔的清灰過程是連續不斷的。從室的清灰過程開始到該室下一次的清灰過程開始之間間隔，稱為清灰周期，清灰周期的長短取決于清灰間隔時間的長短。

　　上述清灰動作均由清灰控制器自動控制，清灰控制器有定時式和定壓阻二種。定時式是根據除塵器阻力的變化情況，預置一個清灰間隔時間，除塵器按固定預置時間進行清灰，這種你控制器結構簡單，調試、維修方便，價格便宜，適用于工況條件比較穩定的場合。定阻式是在控制器內部設置一個壓力轉換開關，通過設在除塵器上的測壓孔測定除塵器的運行阻力，當達到清灰阻力時，壓力轉換開關便送出信號，啟動清灰控制器進行清灰。

四、技術參數

1、除塵效率：99%;

2、除塵器阻力：〈1500Pa;

3、噴吹壓力：0.5-0.7MPa;

4、出口含塵濃度：〈50mg/Nm3

PPC系列氣箱脈沖布袋除塵器

五、設備選型表

　　PPC32型和64型氣箱式脈沖布袋除塵器技術性能表

技術參數/型號		PPC32-3	PPC32-4	PPC32-5	PPC32-6	PPC64-4	PPC64-5	PPC64-6	PPC64-7	PPC64-8
處理風量（m3/h）		6900	8030	11150	13390	17800	22300	26700	31200	35700
過濾風速（m/min）		1.0-2.0（根據不同的揚塵點選取不同的凈過濾風速）
總過濾面積（m2）		93	124	155	186	248	310	372	434	496
凈過濾面積（m2）		62	93	124	155	186	248	310	372	434
收塵器室數（個）		2	4	5	6	4	5	6	7	8
濾袋總數（個）		96	128	160	192	256	320	384	448	512
收塵器阻力（Pa）		< 1500
進口含塵濃度		< 200g /Nm3				< 1000g /Nm3
出口含塵濃度		< 0.05 g /Nm3
收承受負壓（Pa）		5000
壓縮空氣	壓力（MPa）	0.5-0.7
壓縮空氣	耗氣量（m3/min）	0.27	0.37	0.46	0.55	1.2	1.5	1.8	2.1	2.4
脈沖閥	數量（個）	3	4	5	6	4	5	6	7	8
脈沖閥	規格（英寸）	1.5				2.5
提升閥	數量（個）	3	4	5	6	4	5	6	7	8
提升閥	規格	提升閥直徑Ø460　氣缸直徑Ø63				提升閥直徑Ø595　汽缸直徑Ø100
剛性葉輪給料機		下料口300X300mm，高度150m轉速30.31r/min，減速電機功率1.1KW，產量24m3/h
輸送機	規格	直徑Ø300　產量 30m3 /h?。ㄌ畛渎?Oslash;=0.7）
輸送機	減速電機	型號XWD2.2--5--1/43. 功率2.2KW
清灰程序控制器		輸入和輸出電壓均為220V，控制器由制造廠配套供應，詳細資料參看說明書
濾袋規格		直徑長度Ø1302500mm
保溫層面積（m2）		26.5	34	41	48.5	70	94	118	142	166
設備總量（估值，不包括保溫層）（kg）		2400	3400	4400	5400	6900	8300	9700	11100	12500

　　PPC96型氣箱式脈沖袋收塵器技術性能表

技術參數/型號		PPC96 -4	PPC96 -5	PPC96 -6	PPC96 -7	PPC96 -8	PPC96 -9	PPC96 -2X5	PPC96 -2X6	PPC96 -2X7	PPC96 -2X8	PPC96 -2X9	PPC96 -2X10
處理風量（m3/h）		26800	33400	40100	46800	53510	60100	66900	80700	94100	107600	121000	134500
過濾風速（m/min）		1.0-2.0（根據不同的揚塵點選取不同的凈過濾風速）
總過濾面積（m2）		372	465	557	650	744	836	929	1121	1308	1494	1681	1868
凈過濾面積（m2）		279	372	465	557	657	744	836	1028	1215	1401	1588	1775
收塵器室數（個）		4	5	6	7	8	9	10	12	14	16	18	20
濾袋總數（個）		384	480	576	672	768	864	960	1152	1344	1536	1728	1920
收塵器阻力		< 1500Pa
進口含塵濃度		< 1300 g /Nm3
出口含塵濃度		< 0.05 g /Nm3
氣承受負壓		< 5000 Pa
壓縮空氣	壓力	0.5-0.7 MPa
壓縮空氣	耗氣量（m3/min標）	1.2	1.5	1.8	2.1	2.4	2.7	3.0	3.4	4.2	4.8	5.4	6.0
脈沖閥	數量（個）	4	5	6	7	8	9	10	12	14	16	18	20
脈沖閥	規格（英寸）	2.5
提升閥	數量（個）	4	5	6	7	8	9	10	12	14	16	18	20
提升閥	規格	提升閥直徑Ø725 　氣缸直徑Ø100
剛性葉輪給料機		下料口400X400mm 轉速22.5r/min 　減速電機功率1.5KW　產量38m3/h						下料口350X 350mm 　　轉速24.63r/min 減速電機功率1.5KW　產量 30m3 /h
輸送機	規格	Ø 400mm 產量 38m3 /h						Ø 300mm 　2臺每臺產量 30m3 /h
輸送機	減速電機	型號XWD5.5--5--1/59. 功率55KW						型號XWD2.2--5--1/43. 功率2.2KW
清灰控制器		輸入和輸出電壓均為220V，控制器由制造廠配套供應，詳細資料參看說明書
濾袋規格和材質		直徑長度Ø1302500mm，
保溫面積（m2）		110	120	130	140	150	160	175	210	215	280	315	350
設備總量（約值，不包括保溫層）（kg）		8710	10100	12100	14100	15700	17700	21000	25200	29100	33600	37800	42000

　　PPC128型氣箱式脈沖布袋除塵器技術性能表

技術參數 型號		PPC 128-6	PPC 128-9	PPC 128-10	PPC 128-2 X6	PPC 128-2 X7	PPC 128-2 X8	PPC 128-2 X9	PPC 128-2 X10	PPCA 128-2 X11	PPC 128-2 X12	PPC 128-2 X13	PPC 128-2 X14
處理風量		67300	100900	112100	134600	157000	179400	201900	224300	247600	269100	291600	314000
過濾風速		1.0-2.0（m/min）（根據不同的揚塵點選取不同的凈過濾風速）
總過濾面積		935	1402	1558	1869	2181	2492	2804	3115	3427	3738	4050	4361
凈過濾面積		779	1246	1402	1713	2025	2336	2648	2959	6271	3582	3894	4205
收塵器室數		6	9	10	12	14	16	18	20	22	24	26	28
濾袋總數		768	1152	1280	1536	1792	2084	2304	2560	2816	3072	3328	3584
收塵器阻力		< 1500Pa
進口含塵濃度		< 1300g /Nm3
出口含塵濃度		< 0.05g /Nm3
承受負壓		< 5000 Pa
壓縮空氣	壓力	0.5-0.7 MPa
壓縮空氣	耗氣量	3.6	5.4	6.0	7.0	8.3	9.5	10.7	12	13.1	14.3	15.5	16.7
脈沖閥	數量	12	18	20	24	28	32	36	40	44	48	52	56
脈沖閥	規格	2.5英寸
提升閥	數量	6	9	10	12	14	16	18	20	22	24	26	28
提升閥	規格	提升閥直徑Ø725. 　氣缸直徑Ø100
葉輪給料機		下料口300X300mm 產量24m3/h 　功率1.1KW
輸送機	規格	Ø 300mm 產量 21m3 /h
輸送機	電機	型號XWD2.2--5--1/43. 功率2.2KW
清灰控制器		輸入和輸出電壓均為220V，控制器由制造廠配套供應，詳細資料參看控制器說明書
濾袋規格		直徑長度Ø1302450mm
保溫層面積		125	196	205	323	247	262	277	292	307	322	337	352
設備總量（約值，不包括保溫		20100	26400	28900	36600	43900	50000	55400	60000	65400	72000	78000	84000
